Product Details
Lugar de origen: Jiangsu, China (continente)
Nombre de la marca: JIUQI
Certificación: RoHS,ISO9001
Número de modelo: JQHS-28-1
Payment & Shipping Terms
Cantidad de orden mínima: 100PCS
Precio: $30~$50/PCS
Detalles de empaquetado: con el cartón de la exportación. Pedido en bloque con las plataformas
Tiempo de entrega: Órdenes de ensayo: 2 pedidos en bloque de las SEMANAS: en el plazo de 3 semanas
Condiciones de pago: T/T, Western Union, Paypal
Capacidad de la fuente: 50000 PCS/MONTH
Tipo: |
Híbrido |
Fase: |
2 |
Voltaje: |
12V~48V |
Ángulo del paso: |
1,8 grados |
Actual/fase: |
0,95 |
Motor conveniente: |
Motor de pasos Nema11 |
Punto culminante: |
motor de pasos planetario, motor adaptado. Motor de reducción del engranaje |
Nombre de producto: |
Motor híbrido |
Tipo: |
Híbrido |
Fase: |
2 |
Voltaje: |
12V~48V |
Ángulo del paso: |
1,8 grados |
Actual/fase: |
0,95 |
Motor conveniente: |
Motor de pasos Nema11 |
Punto culminante: |
motor de pasos planetario, motor adaptado. Motor de reducción del engranaje |
Nombre de producto: |
Motor híbrido |

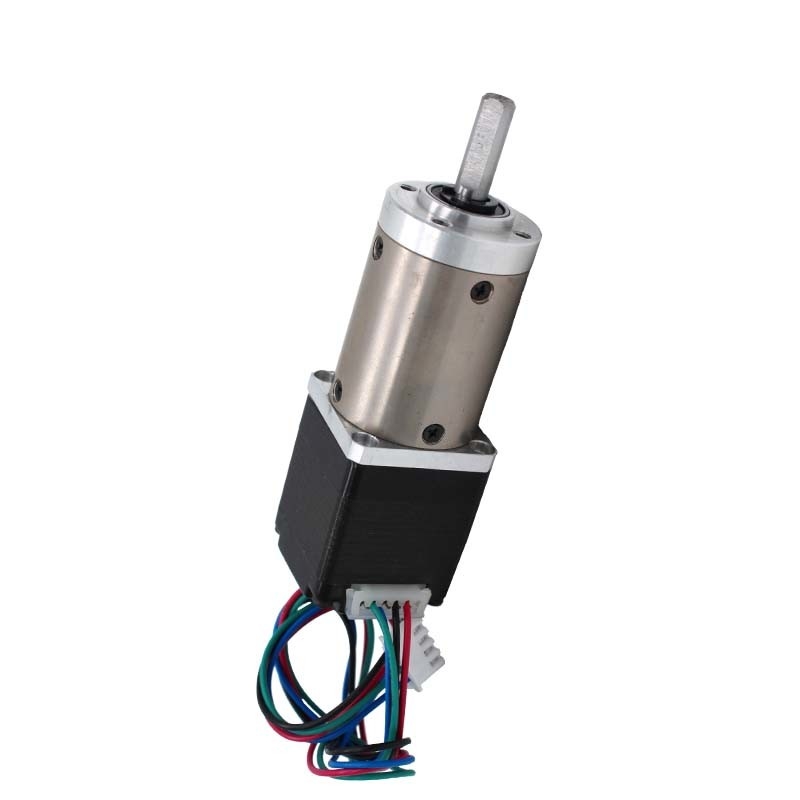

caja de cambios planetaria precisión redonda del reborde de 28m m de la pequeña con el motor híbrido
Motor de pasos
El motor de paso, también conocido como motor del pulso, se basa en el principio más básico del electroimán. Es una clase de electroimán que puede girar libremente. Su principio de la acción es generar el esfuerzo de torsión electromágnetico basado en el cambio de la permeabilidad del hueco de aire.
El motor de pasos es un motor del control de anillo abierto que convierte señales de pulso eléctricas en la dislocación angular o linear.
El motor de pasos es una clase de motor de inducción, su principio de trabajo es el uso del circuito electrónico, la corriente continua en
fuente de alimentación distribución de tiempo, corriente polifásica del mando temporizado, usando este actual para accionar el motor de pasos.
Normalmente, el conductor es la fuente de alimentación distribución de tiempo para el motor de pasos, regulador que mide el tiempo polifásico.
Como componente ejecutivo, el motor de escalonamiento es uno de los productos claves de la mecatrónica. Con el desarrollo de la microelectrónica y de la informática, la demanda para el motor de escalonamiento está aumentando día a día, y se aplica en diversos campos de la economía nacional.
1. Especificación de Genernal:
| Vivienda del material | Metal |
| El llevar en la salida | Rodamientos |
| Carga de Max.Radial (12m m del reborde) | ≤100N |
| Carga axial de Max.Shaft | ≤50N |
| Juego radial del eje (cerca ensanchar) | ≤0.07mm |
| Juego axial del eje | ≤0.3mm |
| Contragolpe en sin carga | 1.5° |
2. especificación del motor de pasos JQHS-28-1
| Modelo no. | Ángulo del paso | Longitud del motor | Actual | Resistencia | Inductancia | Llevar a cabo el esfuerzo de torsión | # de ventajas | Inercia del rotor | Motor |
| /Phase | /Phase | /Phase | Peso | ||||||
| (°) | (L) milímetro | Ω | Mh | g.cm | No. | g.cm | Kilogramo | ||
| JQHS-28-1-1 | 1,8 | 45 | 0,95 | 3,4 | 1,2 | 750 | 6 | 12 | 44,5 |
| JQHS-28-1-2 | 1,8 | 45 | 0,95 | 4,6 | 1,8 | 900 | 6 | 18 | 50,5 |
3. Especificaciones planetarias de la caja de cambios:
| Ratio de reducción | 3,71 | 5,18 | 14 | 19 | 27 | 51 | 71 | 100 |
| Número de trenes de engranaje | 1 | 2 | 3 | |||||
| Longitud (L2) milímetro | 29 | 36,1 | 43 | |||||
| Esfuerzo de torsión kg.cm de Max.rated | 12 | 20 | 40 | |||||
| Esfuerzo de torsión permitido kg.cm del breve periodo de tiempo | 40 | 60 | 120 | |||||
| Peso g | 75 | 97 | 119 | |||||
4. Usos típicos
5. términos del comercio
| Términos del precio | MANDO, CIF, CFR, EXW, DDP, etc. |
| Términos del pago | El 100% T/T por adelantado para las muestras |
| La manera a granel del pago de la cantidad puede negotited | |
| Garantía | 12 meses limitaron la garantía una vez que los artículos se entregan al comprador. |
| Plazo de ejecución | Generalmente en el plazo de 2 semanas para las órdenes de ensayo, en el plazo de 3 semanas para los pedidos en bloque. |
| Paquete | Cartones /Pallets |
| Lugar del cargamento | Shangai, Ningbo, etc. |
| Portador del envío | Los artículos se envían generalmente vía Fedex, DHL, TNT, UPS, el ccsme para las órdenes de ensayo y vía el buque para los pedidos en bloque. |
| Plazo de expedición | Generalmente en el plazo de 5 días laborables por 15-30 días laborables expresos por el buque |
