Product Details
Lugar de origen: Jiangsu, China (continente)
Nombre de la marca: JIUQI
Certificación: RoHS,ISO9001
Número de modelo: JQHS-35-2
Payment & Shipping Terms
Cantidad de orden mínima: 100PCS
Precio: $30~$50/PCS
Detalles de empaquetado: con el cartón de la exportación. Pedido en bloque con las plataformas
Tiempo de entrega: Órdenes de ensayo: 2 pedidos en bloque de las SEMANAS: en el plazo de 3 semanas
Condiciones de pago: T/T, Western Union, PayPal
Capacidad de la fuente: 50000 PCS/MONTH
Tipo: |
Híbrido |
FASE: |
2 |
Voltaje: |
1.2/2.8 |
Ángulo del paso: |
1,8 grados |
Actual/fase: |
0.31/1.33 |
Motor conveniente: |
Motor de pasos Nema14 |
Punto culminante: |
motor de pasos planetario, Gearebox, reductor del engranaje |
Nombre de producto: |
Motor híbrido con la caja de cambios planetaria |
Tipo: |
Híbrido |
FASE: |
2 |
Voltaje: |
1.2/2.8 |
Ángulo del paso: |
1,8 grados |
Actual/fase: |
0.31/1.33 |
Motor conveniente: |
Motor de pasos Nema14 |
Punto culminante: |
motor de pasos planetario, Gearebox, reductor del engranaje |
Nombre de producto: |
Motor híbrido con la caja de cambios planetaria |

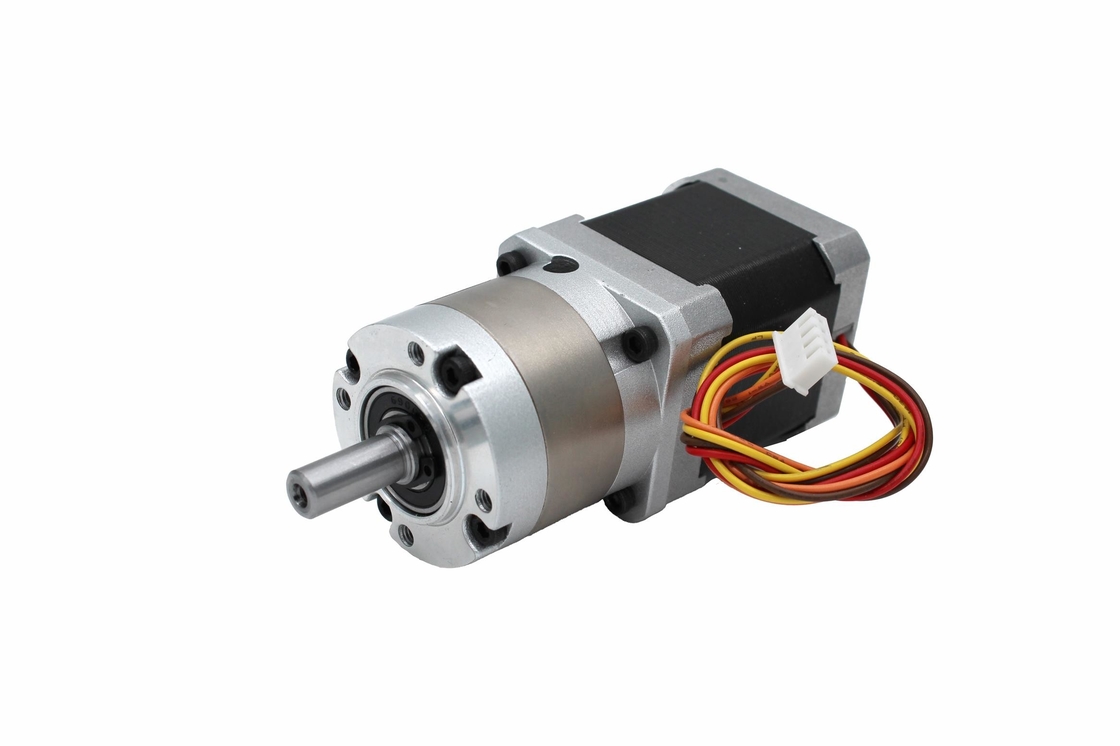

Motor de pasos híbrido 35m m del alto esfuerzo de torsión de la nema 14 con la caja de cambios planetaria
Accesorios
Alambres, conectores, codificador, freno, etc (opcionales)
Uso típico
impresora 3D, equipo de la industria textil, cámara de seguridad, luz principal de mudanza, equipamiento médico, trazador de gráfico, máquina del CNC, máquina de la marca, analizador bioquímico, etc,
Nota
Espec. del motor tales como voltaje, velocidad, esfuerzo de torsión, eje pueden ser modificadas para requisitos particulares. Éntrenos en contacto con por favor si no encontró un motor conveniente de nuestras especificaciones.
1. Especificación de Genernal:
| Vivienda del material | Metal |
| El llevar en la salida | Rodamientos |
| Carga de Max.Radial (10m m del reborde) | ≤100N |
| Carga axial de Max.Shaft | ≤50N |
| Juego radial del eje (cerca ensanchar) | ≤0.07mm |
| Juego axial del eje | ≤0.3mm |
2. especificación del motor de pasos JQHS-20-1
| Modelo no. | Voltaje clasificado | Actual | Resistencia | Inductancia | Llevar a cabo el esfuerzo de torsión | # de ventajas | Inercia del rotor | Motor Peso |
| /Phase | /Phase | /Phase | ||||||
| V | Ω | Mh | g.cm | No. | g.cm | Kilogramo | ||
| JQHS-35-1-1 | 1,2 | 0,31 | 38,5 | 21 | 1,6 | 6 | 35 | 0,22 |
| JQHS-35-1-2 | 2,8 | 1,33 | 2,1 | 2,5 | 2,2 | 4 | 35 | 0,22 |
3. Especificaciones planetarias de la caja de cambios:
| Ratio de reducción | 3,71 | 5,18 | 14 | 19 | 27 | 51 | 71 | 100 | 139 |
| Número de trenes de engranaje | 1 | 2 | 3 | ||||||
| Longitud (L2) milímetro | 27 | 34,2 | 41,1 | ||||||
| Esfuerzo de torsión kg.cm de Max.rated | 20 | 30 | 50 | ||||||
| Esfuerzo de torsión permitido kg.cm del breve periodo de tiempo | 60 | 90 | 180 | ||||||
| Eficacia | el 90% | el 81% | el 73% | ||||||
| Contragolpe en sin carga | 0.5° | ° 1,0 | 1.5° | ||||||
| Peso g | 158 | 197 | 236 | ||||||
4. Dimensión
5. Usos típicos
6. términos del comercio
| Términos del precio | MANDO, CIF, CFR, EXW, DDP, etc. |
| Términos del pago | El 100% T/T por adelantado para las muestras |
| La manera a granel del pago de la cantidad puede negotited | |
| Garantía | 12 meses limitaron la garantía una vez que los artículos se entregan al comprador. |
| Plazo de ejecución | Generalmente en el plazo de 2 semanas para las órdenes de ensayo, en el plazo de 3 semanas para los pedidos en bloque. |
| Paquete | Cartones /Pallets |
| Lugar del cargamento | Shangai, Ningbo, etc. |
| Portador del envío | Los artículos se envían generalmente vía Fedex, DHL, TNT, UPS, el ccsme para las órdenes de ensayo y vía el buque para los pedidos en bloque. |
| Plazo de expedición | Generalmente en el plazo de 5 días laborables por 15-30 días laborables expresos por el buque |
7. Nuestra promesa a nuestros clientes:
