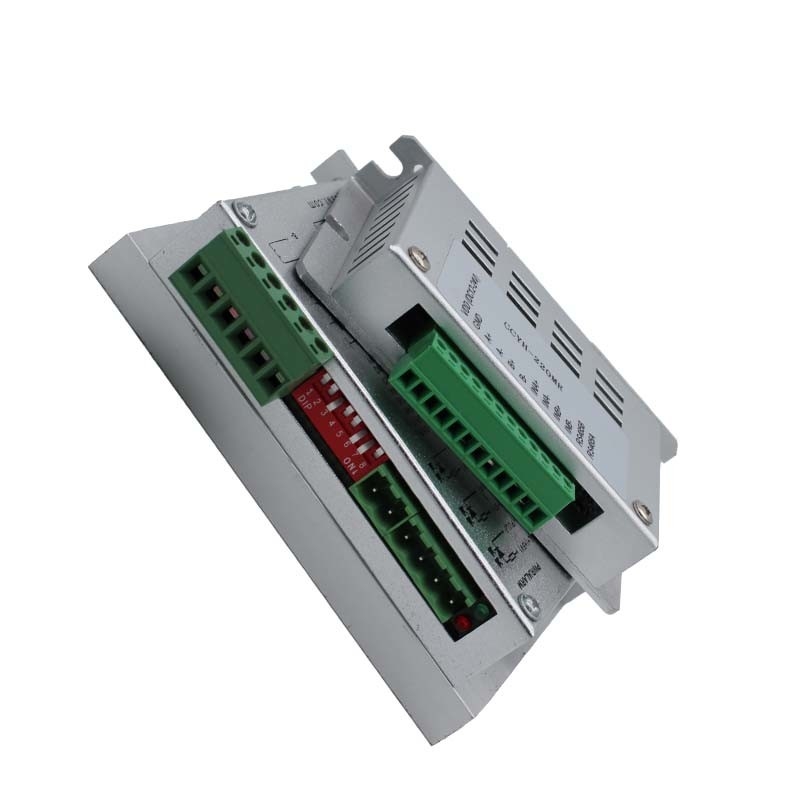

Nema de alta resolución 8, 11, 14, 17,23 de For del conductor del motor de pasos

1. Los colores correspondientes de diversos motores son diferentes. Refiera por favor a las instrucciones de los datos del motor al usar.
2. el conductor puede conducir solamente los motores de escalonamiento híbridos bifásicos, pero los motores no trifásicos y cinco-fase de escalonamiento.
3. El método de juicio si el motor de escalonamiento está conectado en serie o paralelamente está correcto: gire directamente el eje del motor a mano sin la conexión con la impulsión. Si puede girar fácilmente y uniformemente, significa que el cableado está correcto. Si hay mayor la resistencia y la desigualdad y cierto sonido indican que el cableado es incorrecto.

1. Descripción:

• Voltaje del poder de la fuente: DC12-36V (máximo), hizo salir: 0.2A-2.2A
• Control actual: Algoritmo del PID, velocidad y alta salida del esfuerzo de torsión, vibración baja, calefacción de poco ruido, baja
• Funcionamiento actual: 16 diversos niveles actuales a elección
• Modo de control: Pulso +direction y de impulso doble
• Autoexamen
• Protección: sobre voltaje, bajo voltaje, sobre la bobina actual, abierta del motor
• La corriente reduce el helt después de 1 segundo cuándo parar
• El inicio 4 /6/8 de la poder alinea los motores de pasos
• El alto microstepping, 16 diversos niveles microstepping a elección: 200,400,800,1600,3200,6400,12800,25600,1000,2000,4000,5000,8000,10000,20000,25000step/rev

2. Especificación:

3. Dimensión: Milímetro

4. Diagrama del motor


5. Conexión de la señal de control

6. Selección de Swith

Configuración actual:                                                                                          Ajuste de Microstepping:
