Product Details
Lugar de origen: Jiangsu, China (continente)
Nombre de la marca: JIUQI
Certificación: RoHS,ISO9001
Número de modelo: JQHS-20-1
Payment & Shipping Terms
Cantidad de orden mínima: 100pcs
Precio: $30~$50/PCS
Detalles de empaquetado: con el cartón de la exportación. Pedido en bloque con las plataformas
Tiempo de entrega: Órdenes de ensayo: 2 pedidos en bloque de las SEMANAS: en el plazo de 3 semanas
Condiciones de pago: T/T, Western Union, Paypal
Capacidad de la fuente: 50000 PCS/MONTH
Tipo: |
Híbrido |
Fase: |
2 |
Voltaje: |
3.9/4.32 |
Ángulo del paso: |
1,8 grados |
Actual/fase: |
0.6/0.8 |
Motor conveniente: |
Motor de pasos Nema8 |
Punto culminante: |
motor de pasos planetario, Gearebox, reductor del engranaje |
Nombre de producto: |
MOTOR HÍBRIDO DE 20M M |
Tipo: |
Híbrido |
Fase: |
2 |
Voltaje: |
3.9/4.32 |
Ángulo del paso: |
1,8 grados |
Actual/fase: |
0.6/0.8 |
Motor conveniente: |
Motor de pasos Nema8 |
Punto culminante: |
motor de pasos planetario, Gearebox, reductor del engranaje |
Nombre de producto: |
MOTOR HÍBRIDO DE 20M M |

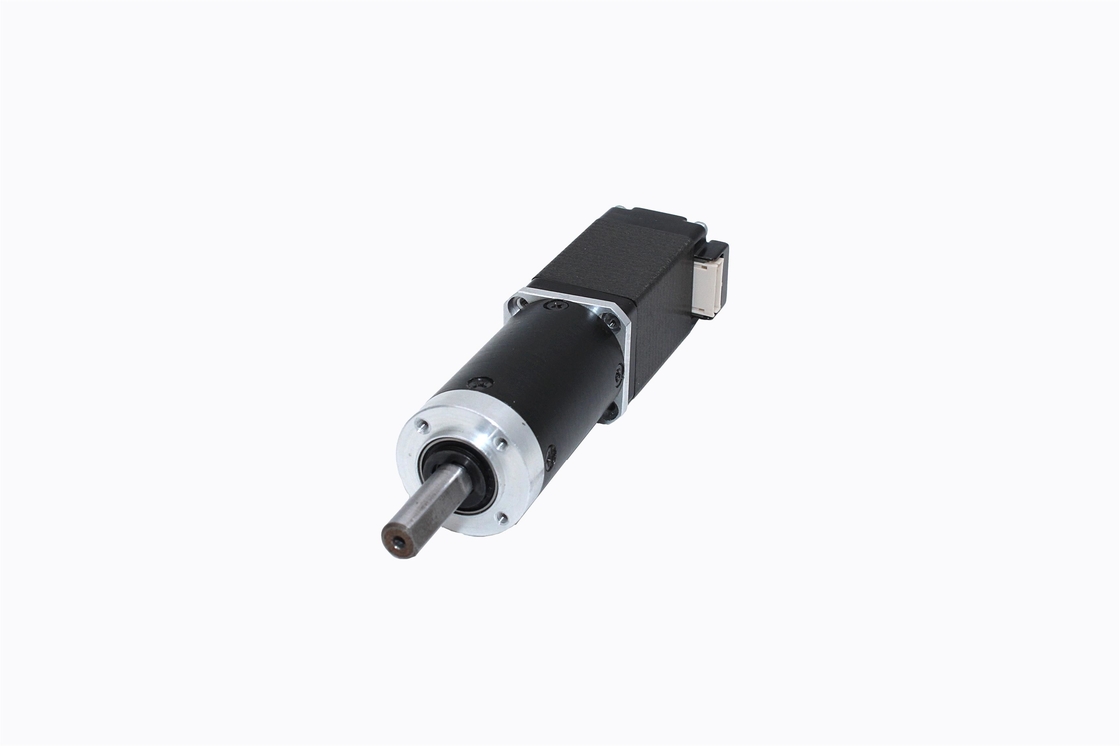

Motor de pasos planetario de la alta precisión de la nema 8 de la caja de cambios de 20M M para el equipamiento médico
1. Especificación de Genernal:
| Vivienda del material | Metal |
| El llevar en la salida | Rodamientos |
| Carga de Max.Radial (10m m del reborde) | ≤50N |
| Carga axial de Max.Shaft | ≤30N |
| Juego radial del eje (cerca ensanchar) | ≤0.08mm |
| Juego axial del eje | ≤0.3mm |
2. especificación del motor de pasos JQHS-20-1
| Modelo no. | Voltaje clasificado | Actual | Resistencia | Inductancia | Llevar a cabo el esfuerzo de torsión | # de ventajas | Inercia del rotor | Motor |
| /Phase | /Phase | /Phase | Peso | |||||
| V | Ω | Mh | g.cm | No. | g.cm | Kilogramo | ||
| JQHS-20-1-1 | 1,8 | 0,6 | 6,5 | 1,7 | 180 | 4 | 2,0 | 60 |
| JQHS-20-1-2 | 1,8 | 0,8 | 5,4 | 1,5 | 300 | 4 | 3,6 | 80 |
3. Especificaciones planetarias de la caja de cambios:
| Ratio de reducción | 3,71 | 5,18 | 14 | 19 | 27 | 51 | 71 | 100 | 189 | 264 | 369 |
| Número de trenes de engranaje | 1 | 2 | 3 | 4 | |||||||
| Longitud (L2) milímetro | 23,4 | 30 | 36,4 | 42,8 | |||||||
| Esfuerzo de torsión kg.cm de Max.rated | 6 | 10 | 20 | 20 | |||||||
| Esfuerzo de torsión permitido kg.cm del breve periodo de tiempo | 20 | 30 | 60 | 60 | |||||||
| Contragolpe en sin carga | 0.5° | 1° | ° 1,5 | ° 1,5 | |||||||
| Peso g | 31 | 37 | 43 | 49 | |||||||
4. Usos típicos
5. términos del comercio
| Términos del precio | MANDO, CIF, CFR, EXW, DDP, etc. |
| Términos del pago | El 100% T/T por adelantado para las muestras |
| La manera a granel del pago de la cantidad puede negotited | |
| Garantía | 12 meses limitaron la garantía una vez que los artículos se entregan al comprador. |
| Plazo de ejecución | Generalmente en el plazo de 2 semanas para las órdenes de ensayo, en el plazo de 3 semanas para los pedidos en bloque. |
| Paquete | Cartones /Pallets |
| Lugar del cargamento | Shangai, Ningbo, etc. |
| Portador del envío | Los artículos se envían generalmente vía Fedex, DHL, TNT, UPS, el ccsme para las órdenes de ensayo y vía el buque para los pedidos en bloque. |
| Plazo de expedición | Generalmente en el plazo de 5 días laborables por 15-30 días laborables expresos por el buque |
6. Nuestra promesa a nuestros clientes:
