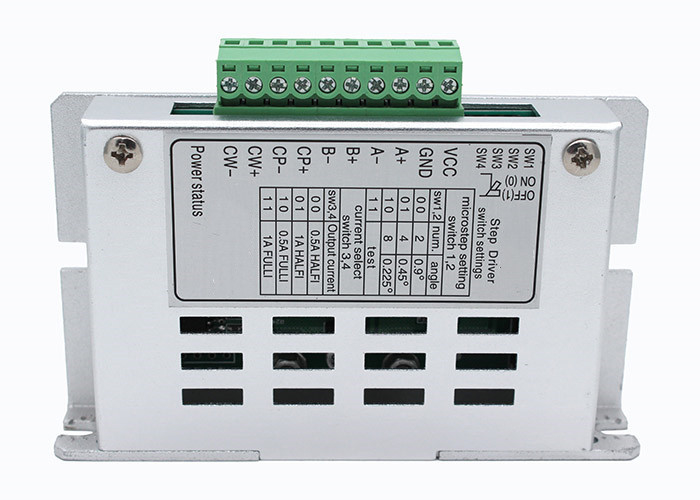

42BYG 1A 2 antiinterferentes fuertes de pasos de la frecuencia del conductor 12v del motor de la fase que comienzan altos

conductor bifásico With High Starting Frequency&Strong del motor de pasos antiinterferente

1. Descripción:

Características dominantes:

1, AC80 al voltaje de fuente 220V

2, H-puente, impulsión bipolar del Micro-escalonamiento de 2 fases

3, conveniente para los motores de paso bifásicos, 4, 6 y 8 de las ventajas, con talla 23 de la nema a 42

4, corriente de salida se pueden seleccionar a partir del 1,8 ~ el pico 7.9A

5, reducción actual por el 50% automáticamente, cuando se permite el modo de la parada del motor

6, frecuencia de la entrada del pulso hasta 200 kilociclos

7, entradas diferenciadas ópticamente aisladas de TTL para el pulso, dirección y permitir entradas de señal

8, resoluciones a elección hasta 12800 pasos

9, sobre voltaje, arrollan para arrollar y para arrollar para moler la protección del cortocircuito.

Motor hecho juego:

39BYG, 42BYG, motor de pasos 57BYG

Usos: iluminación, automatización, instrumentación, máquinas de la posición, máquinas de grabado, impresoras del boleto, impresoras de marcado industriales, hornos de difusión del semiconductor, etc.

2. Dimensión: Milímetro

3. Conexión de Instructuins

• VCC ≤24V conectado con el voltaje de DC
• A+ conectó con la fase del motor de pasos A
• fase Uno-conectada del motor de pasos A
• B+ conectó con la fase del motor de pasos B
• fase B-conectada del motor de pasos B
• CP+ conectó con el regulador externo que +5V hizo salir
• CP-conectado con la salida externa de la señal de pulso del regulador (adelante salida de pulso de la dirección)
• CW+ está conectado con el regulador externo que +5V hizo salir
• CCW-conecte con la salida externa de la señal de la dirección del regulador (la salida de pulso de la dirección contraria)
